直線位移傳感器安裝注意事項
發布時間：2021/07/08 點擊量：
直線位移傳感器安裝注意事項？直線位移傳感器的功能在于把直線機械位移量轉換電信號。為了達到這一效果，通常將可電阻滑軌定置在傳感器的固定部位，通過滑片在滑軌上的位移來測量不同的阻值。傳感器滑軌連接穩態直流電壓，與滑片移動的長度成正比。將傳感器用作分壓器可最大限度降低對滑軌總阻值精確性的要求，因為由溫度變化引起的阻值變化不會影響到測量結果。

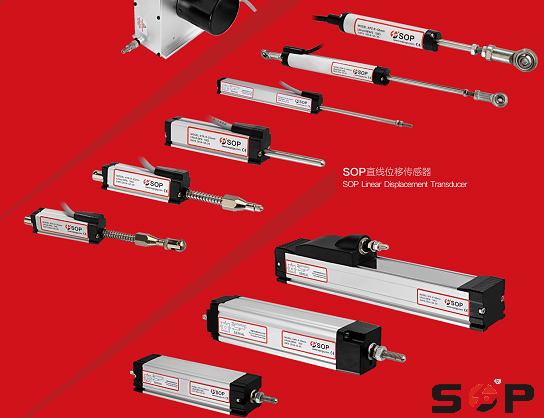

江西SOP直線位移傳感器的核心部件碳膜基板，是基于電位器原理開發出來，經過線性精度修刻，線性分布均勻，具有精度高，穩定性強等特點。并且另一核心部件電刷采用的是進口六元合金，具有穩定性強，使用壽命長（壽命可達5千萬次）等特點。
直線位移傳感器安裝七大注意事項
1. 供電電壓要穩定
工業電源要求±0.1%的穩定性，比如基準電壓10V，允許±0.01V的波動，否則，會導致顯示的圈套波動。如果這時的顯示波動幅度不超過波動電壓的波動幅度，位移傳感器電子尺就屬于正常。
2. 防止靜電干擾
靜電干擾和調頻干擾很容易使電子尺顯示數字跳動。設備的強電線路與電子尺的信號線分開線槽。電子尺應使用強制接地支架，且使電子尺外殼（可測量端蓋螺絲與支架之間的電阻，應小于1Ω電阻）良好接地，信號線使用屏蔽線，且在電箱的一端應予將屏蔽線接地。靜電干擾時，一般萬用表的電壓測量非常正常，但就是顯示數字跳動；高頻器干擾時其現象一樣。驗證是不是靜電干擾，用一端電源線將位移傳感器的封蓋螺絲與機器上某一點金屬短接即可，只要一短接，靜電干擾立即消失。但是高頻干擾就難以用上述辦法消除，而且機械手，變頻器多出現高頻干擾，可以用停止機械手貨變頻節電器的辦法驗證。
3. 不能接錯直線位移傳感器的三條線
“1”、“3”線是電源線，“2”是輸出線，除電源線（“1”、“3”線）可以調換外，“2”只能是輸出線。上述線一旦接錯，將出現線性誤差大，出現控制非常困難，控制精度差，容易顯示跳動，通電時會燒毀傳感器。
4. 供電電源要有足夠的容量
如果電源容量太小，容易發生如下情況：合模運動會導致射膠直線位移傳感器顯示跳動，或熔膠運動會導致合模電子尺的顯示波動。特別電磁閥驅動電源給傳感器供電，容易出現上訴情況。嚴重時可以用萬用表的電壓檔測量到電壓的波動。如果排除了靜電干擾、高頻干擾、對中性不好的情況下仍不能解決問題，也可以檢測是不是電源的功率偏小。
5. 安裝對中性好
角度容許±12°誤差，平行度容許±0.5mm，如果角度誤差和平行度誤差都偏大，就會導致顯示數字跳動。在這種情況下，一定要對角度和平行度進行調整。
6. 防止短路
直線位移傳感器工作過程中，有規律的在某一點顯示數據跳動或不顯示數據，這種情況就要檢查連接線絕緣是否有破損并與機器的金屬外殼有規律的接觸引發的對地短路。
7. 避免老化
對于使用時間很久的傳感器，密封老化，可能有很多雜質，并有油、水混合物，影響電刷的接觸電阻，導致顯示數字跳動，可以認為是位移傳感器本身的早期損壞。
